常用泥浆测试仪器使用方法-粘滞系数测定仪NZ-3A

什么是滤饼的摩擦系数?

答∶钻井液形成的滤饼表面有一定的粘滞性。当一物体在其表面产生相对运动时，会受到一定的摩擦阻力，这个摩擦阻力称为滤饼的摩擦系数。通常使用粘滞系数测定仪来测试！

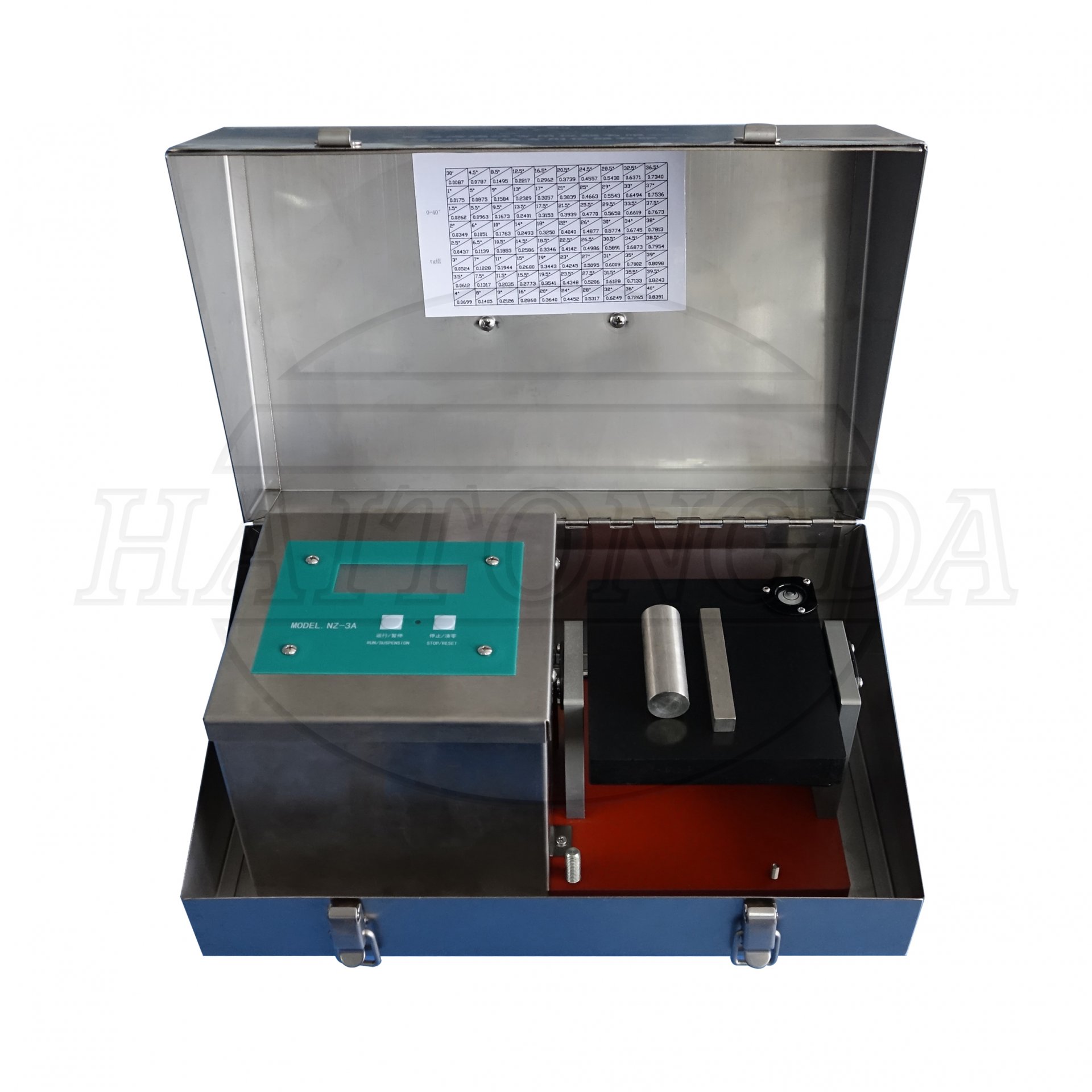

使用仪器：粘滞系数测定仪NZ-3A

粘滞系数测定仪组成：箱体、罩盒、工作滑板、液晶显示屏、传动机构、微电机、滑块和滑棒等组成!

粘滞系数测定仪使用方法：

（一）滑块（长方体）测试法

1、检查各连接部位连接是否牢固可靠。电源可靠接地。

2、接通电源，显示屏显示0.0。按下运行键，检查各转动部位是否运转正常。若正常，将工 作 滑板不带槽面转至向上，按两下清零键，将数值清零待用。

 3、左右调整调平手柄，观察水平泡，将工作滑板不带槽面调至水平，准备工作结束。

 4、将按API标准做的滤失后所得的泥饼放在工作滑板不带凹槽的平面上。

 5、将滑块（长方体）轻轻的放在泥饼上，静置一分钟。

 6、按下运行键，电动机带动传动机构，使工作滑板带动滑块慢慢翻转。而显示屏上的数字也随着工作滑板的翻转从零慢慢增加。

 7、当滑块随着工作滑板的翻转开始滑动时，按下停止键，读取显示屏的角度值及tg值。tg值就是泥饼的摩擦系数。

（二）滑棒（圆柱形）测试法

1、重复滑块测试法1和2。确认各项正常后，将工作滑板带凹槽面转至上面，按两下清零键，将数值清零待用。

2、左右调整调平手柄，观察水平泡，将工作滑板带凹槽面调至水平，准备工作结束。

3、将按API标准做的滤失后所得的泥饼放在工作滑板凹槽内，先在泥饼上面放一部分同一钻井液。再将滑棒（圆柱形）轻轻地放在凹槽内的钻井液上。静置一分钟。

4、按下运行键，电动机带动传动机构，使工作滑板带动滑棒（圆柱形）慢慢翻转。而角度显示窗上的数字也随着工作滑板的翻转从零慢慢增加。

5、当滑棒随着工作滑板的翻转开始滑动时，按下停止键，读取显示屏上角度值及tg值。tg值就是泥饼的摩擦系数。

6、这项测试需要钻井液的多个泥饼，而且各个泥饼的滑棒静置时间不同，时间可选为1、3、5、7、9、11、13……分钟。一直做到滑棒静置到某个时间。以后的几点摩擦系数不在增大为止，若以测得的角度和静置时间画一曲线图可以看出，曲线上升到一定程度。就趋于平滑状态，取拐点值就是最大的摩擦系数和静压时间。之后再做同类钻井液直接做最大静置时间即可。
