中压失水仪,中压滤失仪操作

钻井液中压失水测定

钻井液的滤失性能和造壁性能的测定，对控制和处理钻井液是重要的。由于滤失性能受到钻井液中固相类型和含量以及它们间的物理化学作用的影响，同时又受温度和压力的控制，因此，滤失性能分低温低压（中压）和高温高压的测定，而各自需要不同的仪器和技术。中压失水的测定用钻井液中压失水仪测定中压失水。它由一个筒状钻井液杯、支撑架、减压阀、滤液接收器构成。

一、中压失水仪的主要技术参数

1．钻井液杯：直径75.86～76.86mm，过滤面积为45.8cm²±0.6 cm²，。

2．仪器的工作压力：0.69MPa。（100psi）

3．钻井液杯的最大容量：300~400毫升。

4．滤纸：直径90mm的Whatman NO.50，S&S NO.576或相当产品。

二、中压失水的测定程序

1．要确保钻井液杯内各部件，尤其是滤网清洁干燥，密封垫圈未变形或损坏。用手指堵住底部小孔，将钻井液样品注入钻井液杯中，使其液面在杯内刻线处，按顺序迅速放入“O”型圈、滤纸、滤网和钻井液杯盖，并按顺时针方向旋紧。

2．调头将钻井液杯安装在支架上旋转90°卡紧，将干燥的量筒放在排出管下面用于接收滤液。关闭放压阀，开启压力，使压力达到690kPa±35 kPa，放压入钻井液杯内，并保持压力稳定，钻井液杯加压的同时开始记时。

3．当测量时间已到，随即取下量筒，切断中压气源。

4．以mL为单位记录API滤失量。当测量时间在7.5min时的失水量大于8mL时，则用7.5min的失水量×2，即为该钻井液的失水量；当测量时间在7.5min时的失水量小于8mL时，就继续测量至30min，由量筒内直接读出该钻井液的失水量。

5．在确保内部压力全部被放掉的前提下，从支架上取下钻井液杯。小心仔细地拆开钻井液杯，倒掉钻井液并取下滤纸(不能损坏滤纸上的泥饼)。用缓慢水流冲洗滤纸上的滤饼。

6．以mm为单位，测量并记录滤饼的厚度，精确到0.1mm，注意7.5min测量的滤饼厚度×2。观察泥饼质量，用硬、软、韧、致密、坚固进行描述。

三、注意事项

1．ZNS型中压滤失仪属气压失水仪，由于压出滤液较少，故一般不必校正。当发现仪器有问题，可以进行修理。

2．滤液接收器(量筒)为记量器具，必须按规定送检。

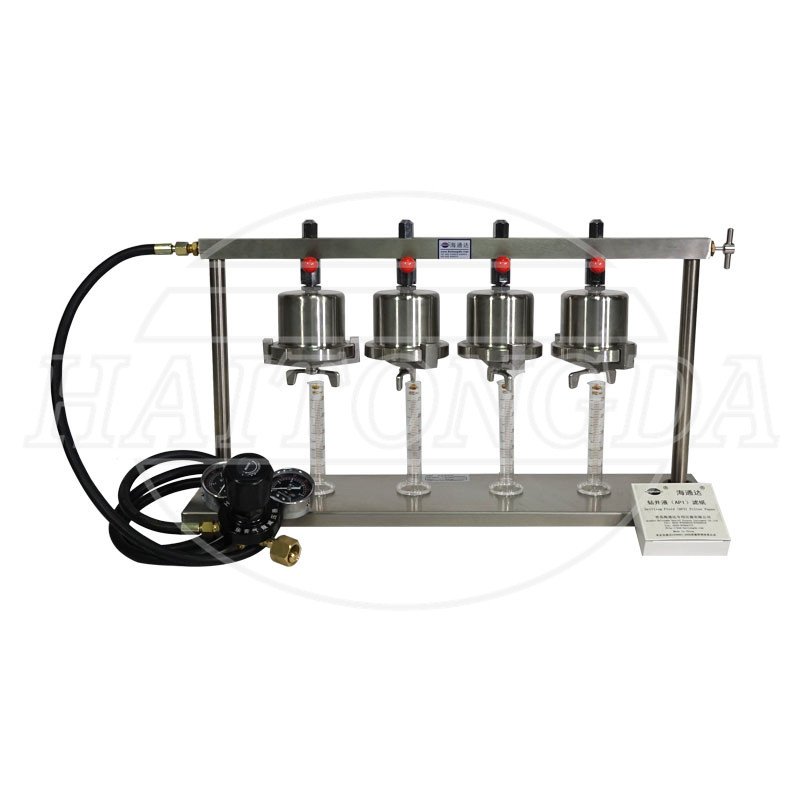

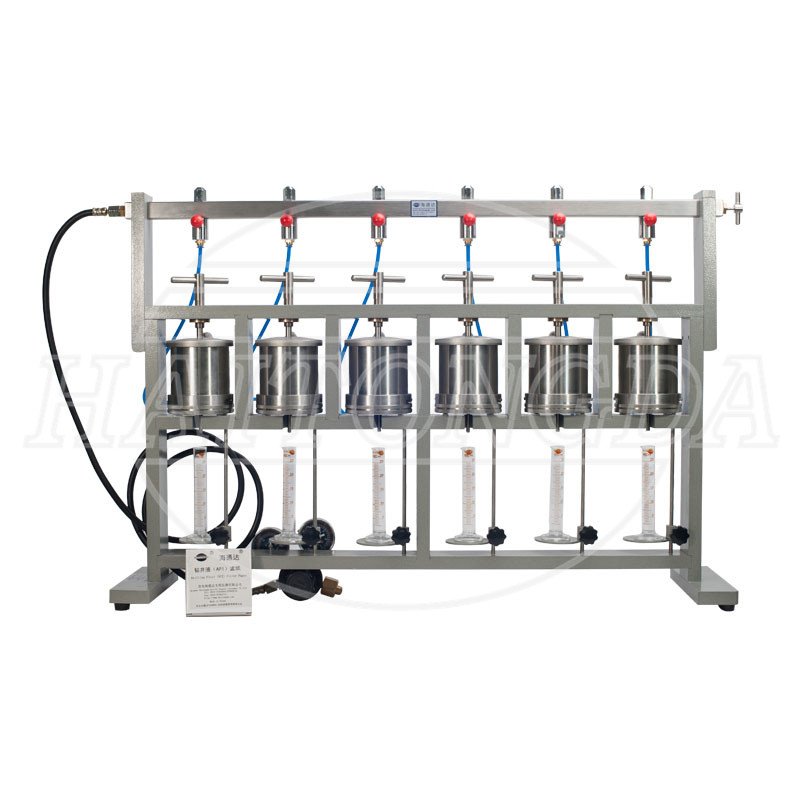

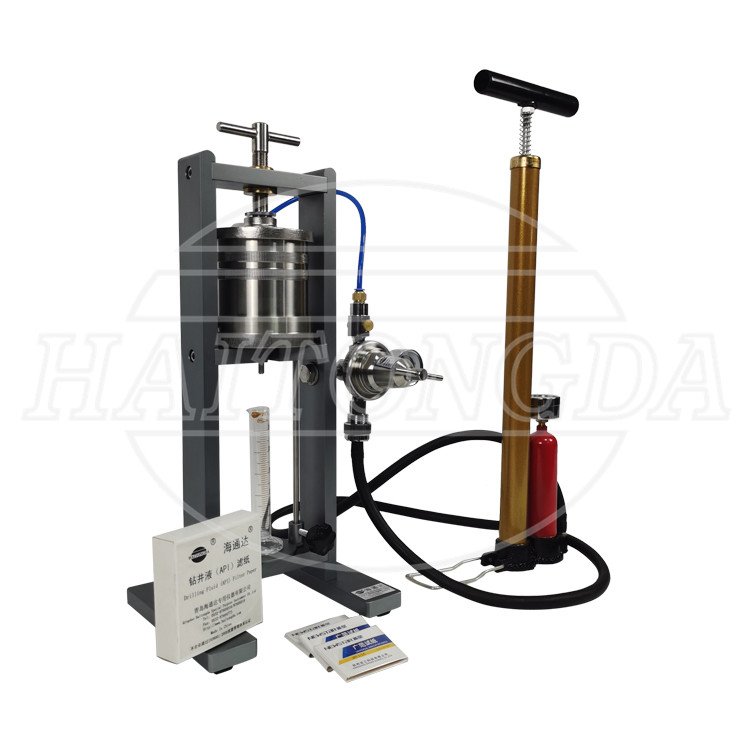

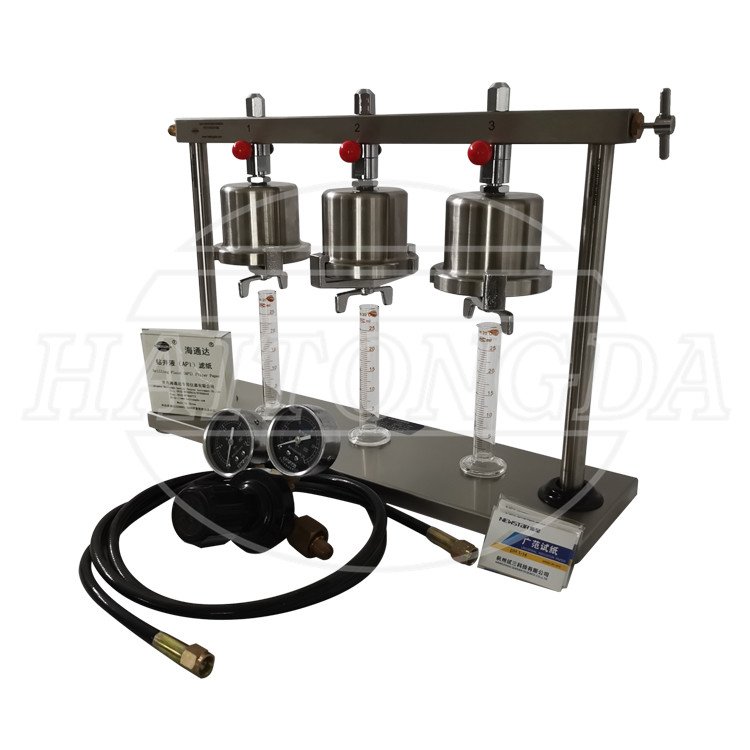

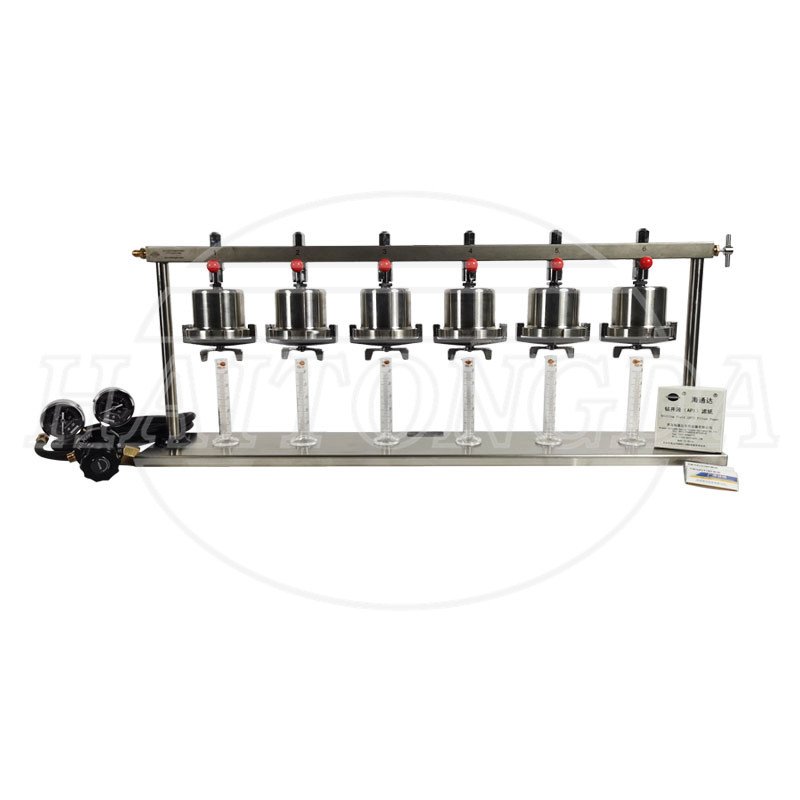

中压滤失仪图片
